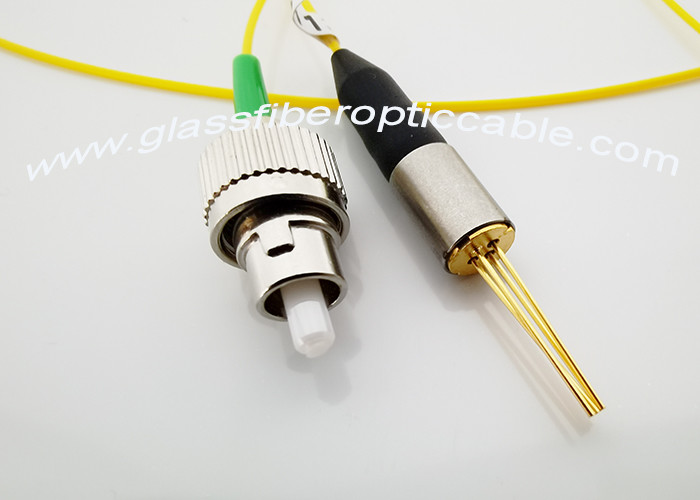

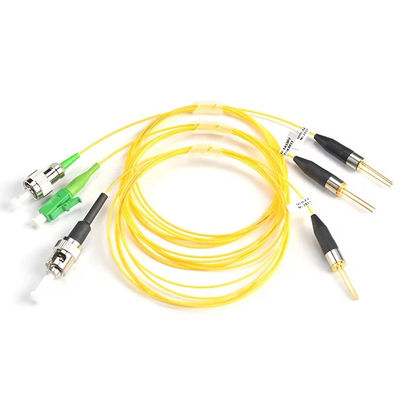

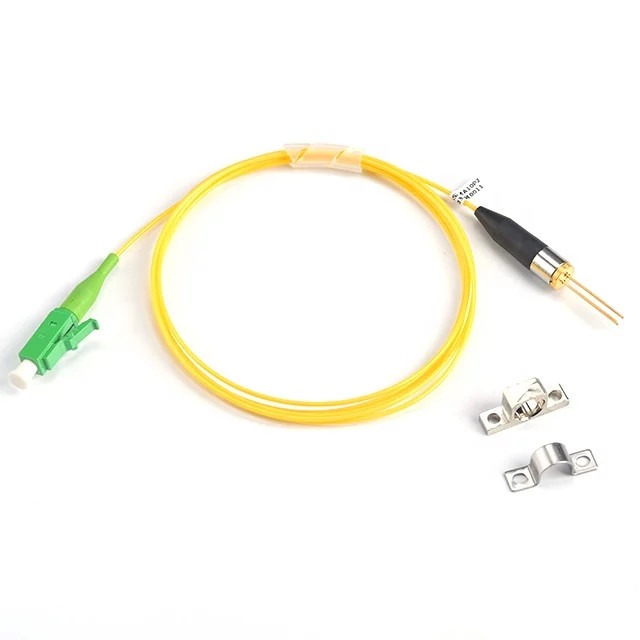

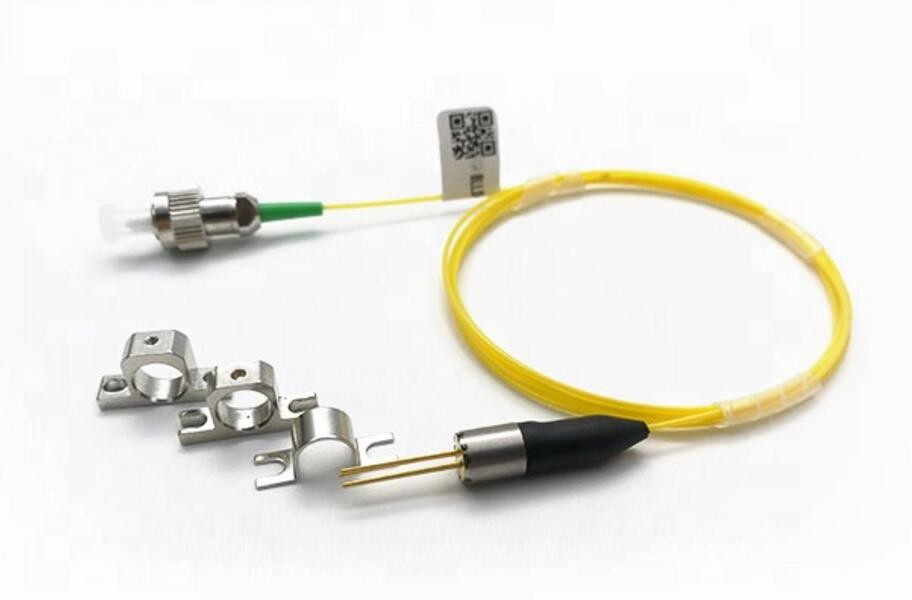

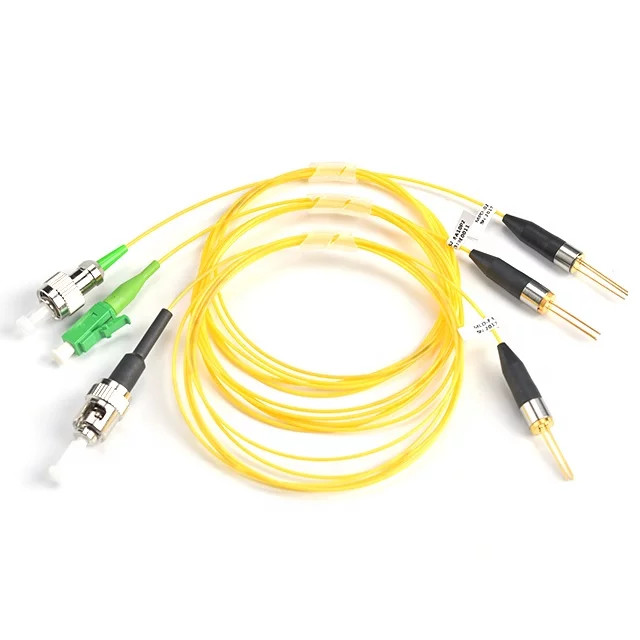

Коаксиальный лазерный модуль волоконно-оптический пигтейл 850nm VCSEL Пигтейл лазерный диод MM50/125um
1. Особенности
Коаксиальная упаковка FP & DFB
Встроенный монитор InGaAs/PIN
Высокая надежность, длительный срок службы
2. Приложения
Оптический передатчик или сигнал даты
Оптический передатчик аналогового сигнала
Модуль оптического биди и оптические приемопередатчики
Испытательное оборудование
3Абсолютные максимальные рейтинги (Tc=25)°C)
| Параметр | Символ | Рейтинги | Единица |
| Рабочий ток | Если ((LD) | I + 20 | mA |
| Обратное напряжение | Vr ((LD) | 2.0 | v |
| Рабочий ток | Если ((PD) | 2 | mA |
| Обратное напряжение | Vr ((PD) | 15 | V |
| Рабочая температура | Топр | -40 ~ +85 | °C |
| Температура хранения | Tstg | -40 ~ +85 | °C |
| Температура сварки | Тслд | 260/10 | °C/S |
4Оптические и электрические характеристики (Tc=25°C)
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Условия испытания | |
| Предельный ток | Это... | 4 | 15 | mA | CW | ||
| Напряжение вперед | Воп | 1.2 | 1.5 | V | CW,If=Iop | ||
| Выходная оптическая мощность | ПФ | 1 | 4 | mW | CW,If=Ith+20mA | ||
| Длина волны центра | FP-LD | λc | λc-20 | λc | λc+20 | nm | λc=1270 ~ 1650 |
| DFB-LD | λc | λc-10 | λc | λc+10 | nm | ||
| CWDM LD | λc | λc-3 | λc | λc+3 | nm | ||
| Время подъема/падения ((10~90) % | Tr/Tf | 0.4 | nS | Если=Ith,Po=Pf(10-90) % | |||
| Мониторный ток | Я... | 100 | 1000 | uA | CW,P0= Pf | ||
| Пропускная способность | ВПД | 10 | 15 | PF | VРД=5В | ||
| Темный поток | Идентификатор | 1 | nA | VРД=5В | |||
| Рацион подавления бокового режима | SMSR | 35 | 40 | ДБ | CW,Po=5 мВт | ||
| Изоляция | ISO | 30 | ДБ | ||||
Согласно требованиям заказчика из конструкции волоконного питания; соотношение подавления бокового режима применяется только для лазерного модуля DFB.
FP лазерный диапазон длины волны ±20nm; DFB лазерный диапазон длины волны диодов ±10nm, CWDM лазерный диапазон длины волны диодов ±3nm.
