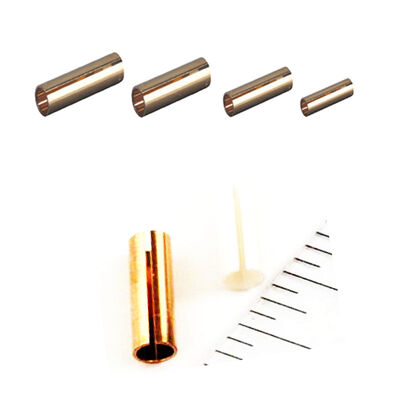

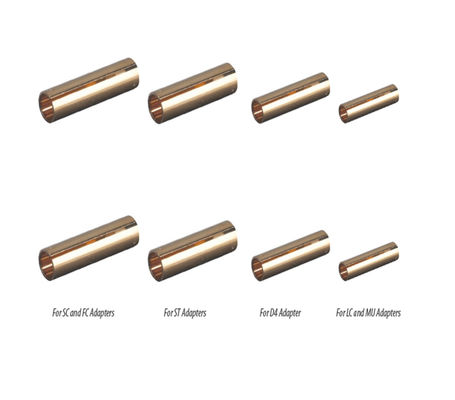

Втулки из фосфорной бронзы обеспечивают умеренную точность благодаря процессам штамповки и токарной обработки, а их металлические свойства позволяют вносить небольшие изменения размеров для компенсации отклонений допусков. Это обеспечивает широкую совместимость при более низкой стоимости по сравнению с керамическими аналогами.
При проектировании и выборе защитных гильз для оптоволоконных медных разъемов керамические гильзы не предпочтительны, в то время как металлические гильзы, такие как фосфорная бронза, часто используются из-за фундаментальных различий в свойствах материалов, функциональном назначении и требованиях сценариев применения.
| Параметр | Значение |
|---|---|
| Наружный диаметр | SC: 2,499±0,0005, LC: 1,249±0,0005 |
| Внутренний диаметр | По индивидуальному заказу |
| Концентричность | SM ≤1,0 мкм, MM ≤4,0 мкм |
| Длина | SM 10,5±0,05, MM 10,5±0,1, LC: 6,4+0,1 |
| Тип наконечника | SC/LC/APC/По индивидуальному заказу |
| Материал | Диоксид циркония |
| Торцевая поверхность | Конический тип/ступенчатый тип/плоский тип |
| Цвет | Белый |
| Образец | Бесплатно |
| Тип | SC | LC | MU | APC | Единица измерения |
|---|---|---|---|---|---|
| Наружный диаметр (мм) | SM: 2,4999±0,0005 MM: 2,4999±0,001 |
SM: 2,4999±0,0005 MM: 1,249±0,001 |
1,249±0,0005 | 2,499±0,0005 | φd±0,0005 |
| Внутренний диаметр (мм) | SM: d±0,001 MM: d±0,002 |
SM: d±0,001 MM: 0,126±0,004 |
d±0,001 | d±0,001 | d±0,001 |
| Концентричность (мкм) | SM: ≤1,0 MM: ≤4,0 |
SM: ≤1,0 MM: ≤4,0 |
≤1,0 | ≤1,0 | По индивидуальному заказу |
| Длина (мм) | SM: 10,5±0,05 MM: 10,5±0,05 |
6,4+0,1 | 6,5±0,05 | 10,5±0,05 | L±0,05 |
Наконечник является важнейшим компонентом оптоволоконных разъемов и патч-кордов. Изготовленные из циркониевой керамики, эти наконечники обеспечивают низкие вносимые потери, выдающуюся прочность, малый коэффициент упругости, легкий контроль характеристик продукта и высокую устойчивость к изменениям окружающей среды.
Наружный диаметр керамических наконечников составляет φ2,5 мм для оптоволоконных разъемов ST, FC и SC, и φ1,25 мм для версий разъемов MU и LC, с точностью допуска ±0,0005 мм для одномодовых и ±0,001 мм для многомодовых применений.
