2 ядра оптического волокна

2-жильные и 4-жильные тефлоновые оптические кабели для нефтяных скважин, высокотемпературные и устойчивые к высоким температурам

оптические волокна для измерения температуры датчиков обнаружения для нефтяных скважин

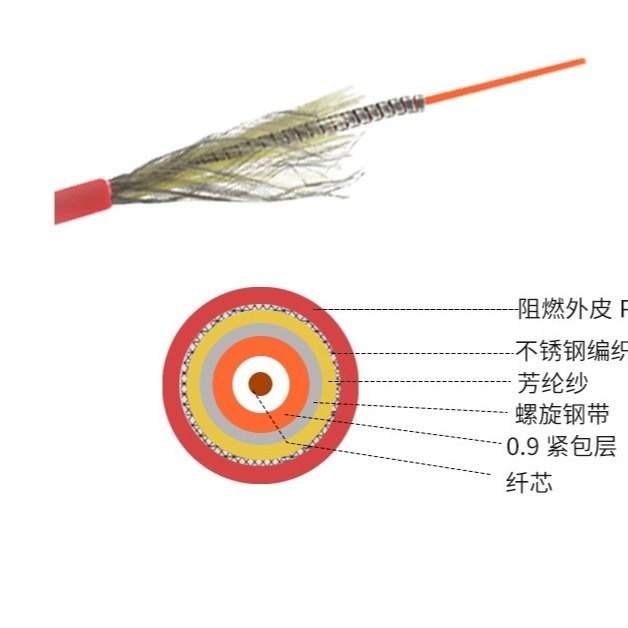

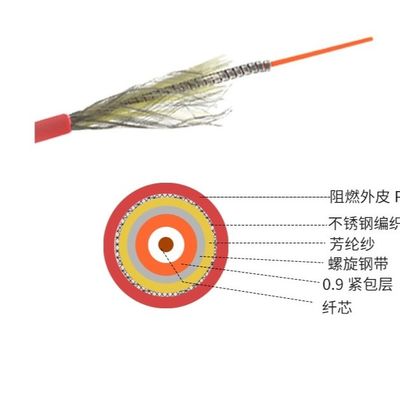

Структура и материалы

• Оптическое волокно: Обычно изготавливается из полиимидного высокотемпературного оптического волокна, которое обладает превосходной термостойкостью и оптическими свойствами, обеспечивая стабильную передачу оптических сигналов в высокотемпературных условиях.
•
• Слой оболочки: Обычно покрыт слоем политетрафторэтилена (тефлона). Тефлон обладает выдающейся термостойкостью, коррозионной стойкостью, водостойкостью и электроизоляцией, защищая оптическое волокно от суровых внешних воздействий.
•
• Армирующий слой: Кевлар и другие материалы используются в качестве армирующего слоя посередине, что повышает механическую прочность оптического кабеля, улучшая его устойчивость к растяжению, сдавливанию и изгибу, а также гарантируя, что он не будет легко поврежден в сложной скважинной среде нефтяных скважин.
•
• Внешняя оболочка: Внешняя оболочка также использует политетрафторэтилен для обеспечения дополнительной защиты, делая общий оптический кабель гибким и устойчивым к коррозии для удобной конструкции и прокладки.

Другие основные параметры для справки:

Принцип работы

Характеристики производительности

• Термостойкость: Он может выдерживать температуры ниже 200°C или даже 300°C, что соответствует требованиям высоких температур в скважинной среде нефтяных скважин.
• Коррозионная стойкость: Такие материалы, как тефлон, обладают хорошей коррозионной стойкостью, способной выдерживать эрозию различных химических веществ в нефтяных скважинах, таких как сульфиды.
• Защита от помех: Само оптическое волокно невосприимчиво к электромагнитным помехам, что обеспечивает стабильную работу в сильной электромагнитной среде нефтяных скважин и обеспечивает точность и надежность данных измерений.
• Высокоточное измерение: Он может обеспечить высокоточное измерение температуры с точностью до ±0,5°C или даже выше, способное быстро улавливать незначительные изменения температуры в скважине нефтяных скважин, обеспечивая точную поддержку данных для добычи нефти.
• Дальнее наблюдение: Максимальное расстояние мониторинга на канал может достигать 16 километров или более, что подходит для крупномасштабного мониторинга нефтяных скважин и обеспечивает комплексный контроль температуры на разных глубинах в нефтяных скважинах.
•

Сценарии применения

• Мониторинг температуры нефтяных скважин: Мониторинг в реальном времени изменений температуры на разных глубинах в нефтяных скважинах помогает инженерам-нефтяникам понять состояние добычи нефтяных скважин, например, оценивать распределение температуры нефтяных пластов и изменения в границах раздела нефть-газ-вода, чтобы своевременно корректировать стратегии добычи и повышать эффективность нефтеотдачи.
• Диагностика неисправностей нефтяных скважин: Контролируются аномальные температуры для обнаружения потенциальных неисправностей в нефтяных скважинах, таких как утечка труб и повреждение обсадной колонны, и своевременно принимаются меры по ремонту, чтобы избежать возникновения и расширения аварий.
• Динамический мониторинг пласта: Долгосрочный мониторинг изменений температуры в пластах, анализ динамических характеристик пластов, предоставление важной основы для разработки и управления пластами и оптимизация планов разработки пластов.
•

Выбор и установка

• Выбор: В соответствии с конкретными условиями окружающей среды нефтяной скважины (например, температура, давление, коррозия и т. д.), требованиями к мониторингу (точность, расстояние и т. д.) и бюджетом выберите соответствующее количество жил (2-жильный или 4-жильный), технические характеристики и производительность оптического кабеля для датчиков нефтяных скважин.
• Установка: Процесс установки требует профессиональных технологий и оборудования для обеспечения правильной прокладки и фиксации оптического кабеля в скважине, избегая чрезмерного натяжения, изгиба или сжатия оптического кабеля. В то же время обратите внимание на соединение между оптическим кабелем и оборудованием устья скважины, системами мониторинга и т. д., чтобы обеспечить стабильную передачу сигнала.
