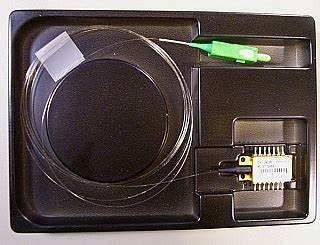

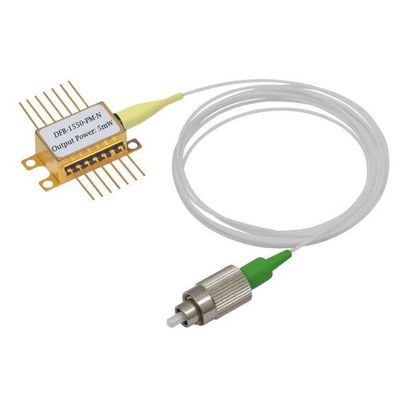

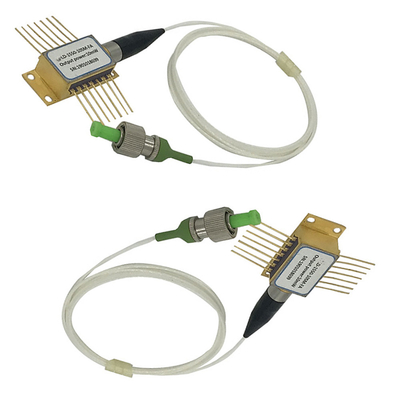

14PIN BTF лазерный диод 1550nm 10mW Butterfly Laser с встроенным TEC и PM Fiber Максимальная мощность 10W
1Особенности:
Используйте структуру Фабри Перо (многоквантовой скважины)
Коаксиальный пакет DFB
Встроенный монитор InGaAs
Высокая надежность, длительный срок службы
Лазерная сварка фиксирована
Различные разъемы
Различная выходная мощность (0,5 - 8 МВт)
2Применение:
Оптический передатчик сигналов данных
Оптический передатчик аналогового сигнала
Модуль оптического биди и оптический приемник
Оборудование для испытаний
Модуль передатчика
Телекоммуникации
3Абсолютные максимальные температуры (Tc=25°C)
| Параметр | Символ | Рейтинги | Единица |
| LD Рабочий ток | Если ((LD) | I + 20 | mA |
| LD обратное напряжение | Vr ((LD) | 2.0 | v |
| PD Рабочий ток | Если ((PD) | 2 | mA |
| PD обратное напряжение | Vr ((PD) | 15 | V |
| Температура работы | Топр | -40 ~ +85 | °C |
| Температура хранения | Tstg | -40 ~ +85 | °C |
| Температура сварки | Тслд | 260/10 | °C/S |
4. (Tc=25oC) Оптические и электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Предельный ток | Это... | 5 | 15 | mA | CW | |
| Напряжение вперед | Воп | 1.1 | 1.6 | V | CW,If=Iop | |
| Выходная оптическая мощность | ПФ | 0.2 | 2.0 | мВт | CW,If=Ith+20mA | |
| Длина волны центра | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Время подъема/падения ((10 ~ 90) % | Tr/Tf | 0.4 | nS | Если=Ith,Po=Pf(10-90) % | ||
| Мониторный ток | Я... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Пропускная способность PD | КПД | 10 | 15 | ПФ | VRD=5В | |
| ПД темного тока | Идентификатор | 1 | nA | VRD=5В | ||
| Рацион подавления бокового режима | SMSR | 30 | 35 | ДБ | CW,По=5 мВт |
Согласно требованиям заказчика из конструкции волоконного питания, соотношение подавления бокового режима применяется только к лазерному модулю DFB.
5. LD ПИНАЗНАНИЕ
6.Информация о покупкеBLLD-XXX-XXXX-XXX Коаксиальный лазерный диод
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Тип упаковки | Тип коннектора |
Пакет серии |
Тип LD | Длина волны | мощность |
Управляющий Пин-эктор |
Курс даты | изолятор | A&V ROHS | |
| Волокна | Рекомендации | |||||||||
|
P:волокно
R:сосуды |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N:Нет |
A:FC-1 B:FC-2 C:FC-3 D:SC E: ST |
1Тип 1 2Тип 2 3Тип 3 4Тип 4 5:тип 5 No:R |
D:DFB LD
F:FP LD |
311310 нм 551550 нм. 511510 нм 531530 нм 571570 нм |
05:0.5 мВт 10:10,0 мВт 20:20,0 мВт 30:30,0 мВт 40:40,0 мВт |
А:тип А B:тип B C:тип C |
1:1.25 Гбит/с 2:2.5 Гбит/с |
G:изолятор
Нет: ничего |
R: проходит ROHS
Нет: ничего |
Номер детали PFA2-F3110A-1GR, это означает, что диод лазета FP длина волны LD 1310nm, вытяжка типа А, мощность 1мВт.
