"ПМ-ESF-7/125 с поддержкой поляризации" относится к волокну типа панды с поддержкой поляризации, допированному эрбием.
Структура и принцип

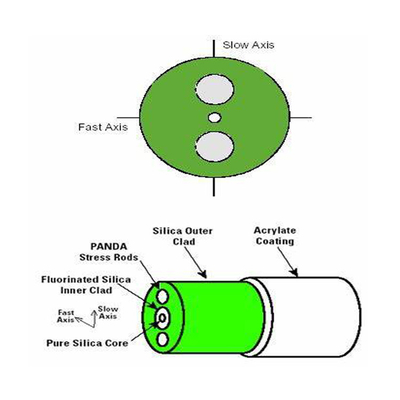

Принцип поддержания поляризации: PM-ESF-7/125 относится к волокнам, поддерживающим поляризацию типа панды, которые имеют две симметричные области напряжения.два режима ортогональной поляризации волокна имеют разные константы распространения, тем самым достигая функции поддержания поляризации, уменьшая дисперсию режима поляризации,и обеспечение того, чтобы состояние поляризации световой волны оставалось практически неизменным во время передачи.
Допинговые характеристики: это волокно - это волокно, допированное эрбием с высокой концентрацией ионов эрбия.которые могут эффективно реализовывать такие функции, как усиление оптического сигнала.
Параметры производительности
Режим: однорежимное волокно, обеспечивающее передачу оптических сигналов в одном режиме, уменьшающее дисперсию режимов и улучшающее качество сигнала.
Двухобрывочность: значение двухобрывочности ≥ 3,5 × 10−4. Высокая двуобрывочность позволяет волокну лучше поддерживать состояние поляризации света.
Поляризационный переходный ток: при длине волны 1300 нм переходный ток поляризации < -35 дБ / 4 м, что указывает на то, что волокно имеет высокую степень изоляции между различными режимами поляризации,уменьшение воздействия перекрестного звука на сигнал.
Длина волны отсечения режима второго порядка
Он составляет 1460±60 нм, что гарантирует, что волокно может поддерживать одномодную передачу в рабочем диапазоне длины волны.

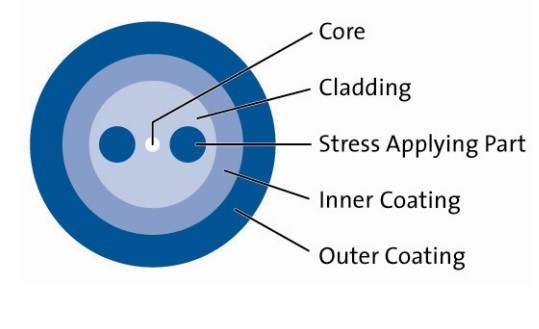

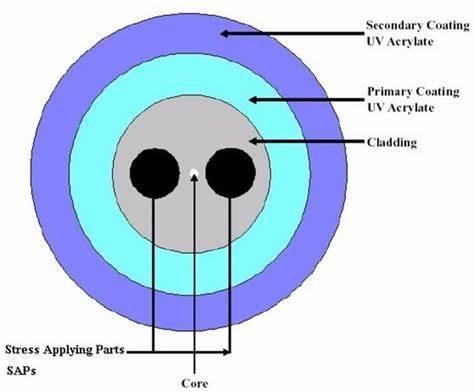

Параметры размеров
Диаметр ядра: 7,4 микрона.
Меньший диаметр ядра помогает ограничить передачу света в ядре и улучшить эффективность взаимодействия между светом и допированными ионами в ядре.
Первый диаметр облицовки: 125 мкм, обеспечивающий оптическую изоляцию ядра для обеспечения эффективной передачи света в ядре.
Диаметр покрытия: 245 микрон. Покрытие может защитить волокно от внешней среды и улучшить механическую прочность и срок службы волокна.
Другие параметры
Рабочий диапазон длины волны: 1530-1625 нм.
В пределах этого диапазона длин волн волокно может достигать хороших оптических характеристик, подходящих для различных применений, таких как оптическая связь и оптическое зондирование.
Численная диафрагма: 0.15Численная диафрагма определяет способность волокна собирать и передавать свет, и это значение позволяет волокну хорошо соединяться с другими оптическими устройствами.
Уровень испытания прочности: 100 кпси (0,7 ГПа), что указывает на то, что волокно обладает высокой механической прочностью и может выдерживать определенные силы натяжения и сжатия.
Характеристики
Высокая эффективность преобразования: из-за высокого допинга ионов эрбия и уникальной технической конструкции он имеет высокую эффективность преобразования насоса,который может эффективно преобразовывать свет насоса в световой сигнал и улучшать производительность оптических усилителей и других устройств.
Отличные характеристики поляризации:
Как волокно, поддерживающее поляризацию, оно может хорошо поддерживать поляризационное состояние света, обеспечивая стабильную поляризационную производительность для приложений, требующих поляризованного света.
Хорошее качество луча: он может достичь выхода лазера с узкой шириной линии и высоким качеством луча, подходящим для сценариев применения с высокими требованиями к качеству луча,такие как лазерная обработка и лазерный диапазон.
Высокая надежность:
Используя технологию покрытия NuCoat FATM, он обладает хорошей способностью к воздействию на окружающую среду.
может работать стабильно в течение длительного времени в экстремальных условиях и улучшает надежность и срок службы волокна.
