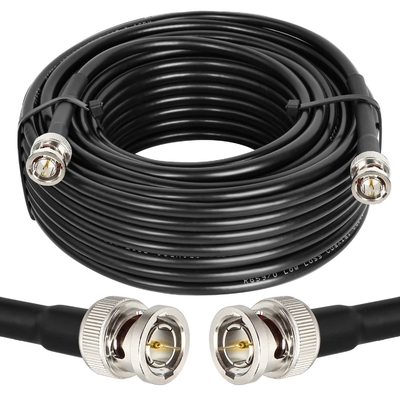

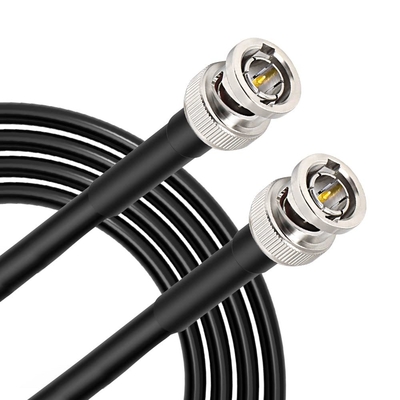

Коаксиальные кабели: типы для видеоприложений RG59/U, RG6/U и RG11/U
Коаксиальный кабель проводит электрический сигнал, используя внутренний проводник (обычно сплошная медь, многожильная медь или стальная проволока с медным покрытием), окруженный изолирующим слоем и заключенный в экран, обычно от одного до четырех слоев плетеной металлической оплетки и металлической ленты.
Кабель защищен внешней изоляционной оболочкой. Обычно внешняя сторона экрана поддерживается на потенциале земли, а напряжение, несущее сигнал, подается на центральный проводник.
Преимущество коаксиальной конструкции заключается в том, что при дифференциальном режиме, равных токах push-pull на внутреннем проводнике и внутри внешнего проводника, электрические и магнитные поля сигнала ограничены диэлектриком, с небольшой утечкой за пределы экрана.
Кроме того, электрические и магнитные поля за пределами кабеля в значительной степени не мешают сигналам внутри кабеля, если неравные токи отфильтровываются на принимающем конце линии.
Это свойство делает коаксиальный кабель хорошим выбором как для передачи слабых сигналов, которые не могут терпеть помехи от окружающей среды, так и для более сильных электрических сигналов, которые не должны излучаться или наводиться в соседние структуры или цепи. Кабели большего диаметра и кабели с несколькими экранами имеют меньшую утечку.

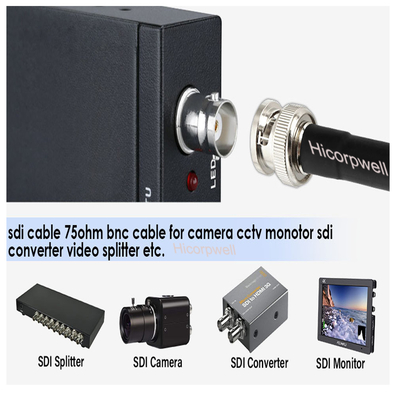

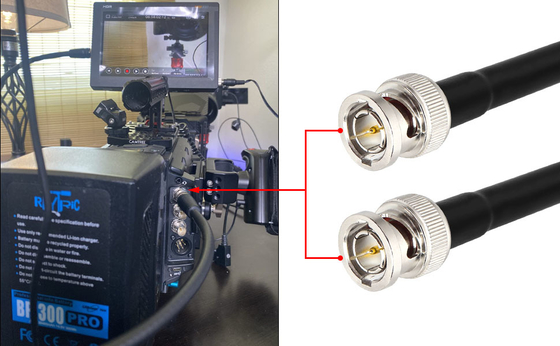

Общие области применения коаксиального кабеля включают распределение видео и CATV, передачу радиочастот и микроволн, а также соединения для передачи данных компьютеров и приборов.
Спецификация на кабель RG6.pdf
RG6:
