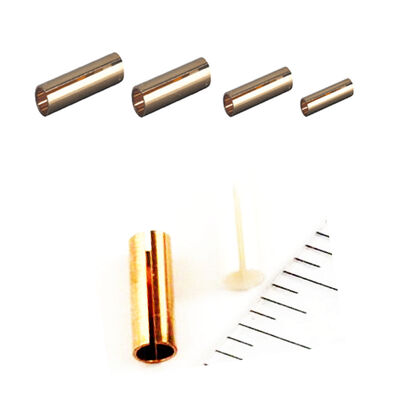

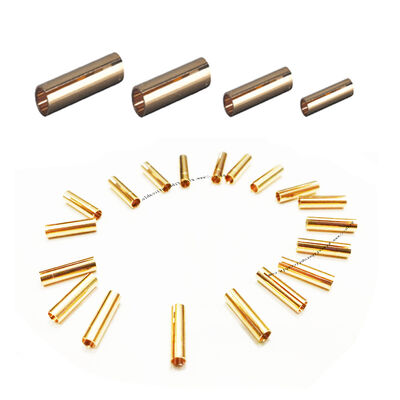

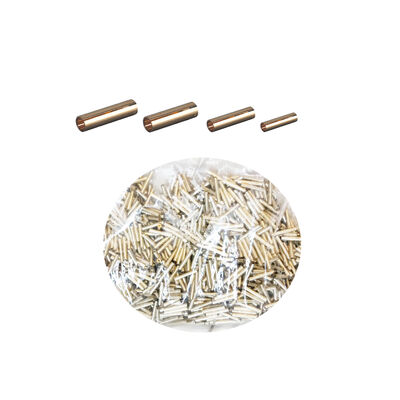

Защитная фосфоро-бронзовая втулка для стандартных оптоволоконных разъемов SC/FC/ST. Фосфоро-бронзовые втулки достигают умеренной точности посредством процессов штамповки и токарной обработки, обладая металлическими свойствами, которые позволяют вносить незначительные корректировки размеров для компенсации отклонений допусков, обеспечивая широкую совместимость при конкурентоспособной цене.
Системы оптоволоконной связи часто работают в суровых условиях (например, в уличных шкафах FTTX, на промышленных объектах с высокой влажностью или пылью). В то время как керамические материалы устойчивы к коррозии, их пористая микроструктура со временем может поглощать влагу или загрязнители, влияя на долгосрочную стабильность.
| Параметр | Значение |
|---|---|
| Наружный диаметр | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| Внутренний диаметр | По индивидуальному заказу |
| Концентричность | SM ≤1.0μm, MM ≤4.0μm |
| Длина | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| Тип наконечника | SC/LC/APC/По индивидуальному заказу |
| Материал | Диоксид циркония |
| Торцевая поверхность | Конический тип/ступенчатый тип/плоский тип |
| Цвет | Белый |
| Образец | Бесплатно |
| Тип | SC | LC | MU | APC | ЕД. ИЗМ. |
|---|---|---|---|---|---|
| Наружный диаметр (мм) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| Внутренний диаметр (мм) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| Концентричность (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | По индивидуальному заказу |
| Длина (мм) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
Наконечник является наиболее важным компонентом оптоволоконных разъемов и патч-кордов. Хотя наконечники могут быть изготовлены из пластика, нержавеющей стали или керамики (циркония), большинство оптических разъемов используют керамический (циркониевый) материал благодаря его желательным свойствам, включая низкие вносимые потери, выдающуюся прочность, малый коэффициент упругости, легкий контроль характеристик продукта и высокую устойчивость к изменениям окружающей среды.
Наружный диаметр (OD) керамического (циркониевого) наконечника для оптоволоконных разъемов ST, FC и SC составляет φ2.5 мм, а для версий разъемов MU и LC – φ1.25 мм. Размер наружного диаметра керамических (циркониевых) наконечников точен с уровнем допуска ±0.0005 мм. Внутренний диаметр (ID) керамических наконечников имеет точность 0.001 мм по концентричности и 0.0005 мм по эксцентриситету для одномодовых наконечников, используемых в компонентах оптической связи.
Для многомодовых наконечников, используемых в приложениях ЛВС и/или СВС, размер наружного диаметра керамических наконечников точен с уровнем допуска ±0.001 мм, в то время как внутренний диаметр (ID) имеет точность 0.003 мм по концентричности и 0.004 мм по эксцентриситету.
Упаковка: Картонная коробка, деревянный ящик или по требованию заказчика
Срок доставки: 15-25 дней после получения депозита (включая время изготовления оснастки)
