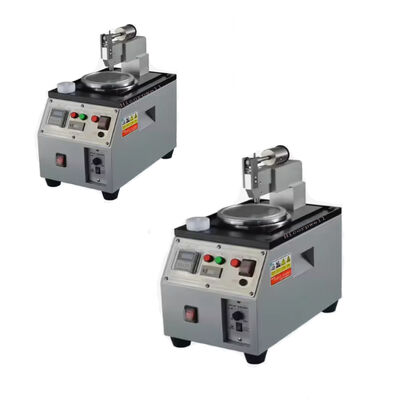

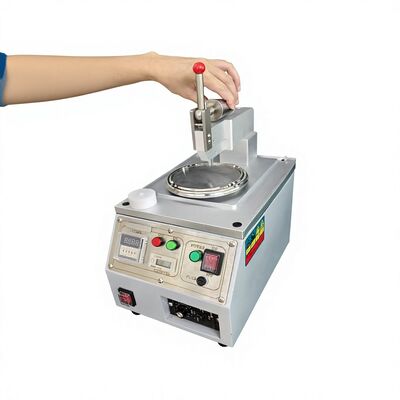

Машина для полировки волоконно-оптических соединителей - это специализированное прецизионное оптическое устройство, предназначенное для мелкого шлифования и поверхностной отделки волоконно-оптических соединительных феррулов.Это основное оборудование в массовом производстве волоконных пластырейБлагодаря точной полировке конца соединителя, машина устраняет царапины на поверхности, остатки смолы и неравномерную кривизну.оптимизация ключевых параметров оптической производительности, включая потерю вставки (IL) и потерю возврата (RL)Широко применяется в строительстве FTTH, проводке центров обработки данных, производстве оптических устройств и коммуникационных инженерных проектах.Он заменяет традиционную ручную полировку для обеспечения стандартизированной, повторяемые и высокопроизводительные результаты полировки.
Рабочий принцип
Машина использует механическую технологию орбитальной полировки под постоянным давлением.Он фиксирует несколько соединителей волокна на специальном полировки и работает предварительно установленные полировки траекторий с управляемым давлениемБлагодаря прогрессивной шлифовке с помощью полирующих пленок с различными гравитами, он удаляет остатки клея, волоконные выпуклости и дефекты поверхности на конечной поверхности феррулы.Весь процесс достигает постоянной кривой конечного лица, идеальная гладкость клетчатки и сверхгладкая поверхность, соответствующая промышленным стандартам полировки UPC и APC.
Основные характеристики продукта
1.Устойчивая структура полировки
Оснащенные профессиональными четырехугольными или центральными давлением конструкции.эффективное улучшение согласованности 3D-параметров конечной поверхности (радиус кривизны), вершины смещения, высоты волокна) и поддержки долгосрочного производства партий.
2.Широкая совместимость
Поддерживает основные одноволоконные разъемы, такие как SC, LC, FC, ST, а также многоядерные разъемы MPO/MTP.охватывающий сценарии обычной гражданской связи и оптических соединений с высокой плотностью в центрах обработки данных.
3.Регулируемые интеллектуальные параметры
Интегрирует цифровую систему управления с отображением давления полировки, скорости работы, времени обработки и рабочего состояния в режиме реального времени.Все параметры процесса свободно регулируются и могут быть сохранены как пользовательские предустановкиОператоры могут быстро переключаться на режимы полировки UPC/APC, чтобы соответствовать различным стандартам производства.
4.Высокая эффективность и высокий урожай
По сравнению с ручной полировкой, автоматизированный режим полировки партий значительно повышает эффективность производства.Одна операция может одновременно обрабатывать 1248 соединителей с стабильной скоростью квалификации готового продукта, эффективно снижая затраты на рабочую силу и техническую зависимость от работников.
5.Прочный и малообеспечиваемый
Использует высокожесткую металлическую раму и точные компоненты передачи, обладающие стабильной работой, низким уровнем шума и длительным сроком службы.Замена расходных материалов и обслуживание оборудования, сокращая время простоя производства.
Стандарт качества полировки
После профессиональной полировки конечная поверхность соединителя не достигает царапин, ям и остатков пыли.Крайняя поверхность UPC с ультранизкой потерей вставки и высокой потерей возвращения; угловая конечная сторона APC эффективно подавляет отраженный свет,совершенно адаптируется к высокоточным сценариям передачи оптического сигнала и избегает помех и ослабления сигнала, вызванных плохой обработкой конечной поверхности.
Основные применения
Он широко используется в массовом производстве оптоволоконных патч-кабелей и пигтейлов, обработке и настройке оптических пассивных компонентов, FTTH-инжиниринговой поддержке производства,обработка компонентов оптической проводки в центре обработки данных, и качественная отделка оптических соединителей связи в проектах базовых станций связи.
Особенности
* Волокнистые решетки для шлифовки 2,5-мм и 1,25-мм PC конечных поверхностей, таких как FC, SC, ST/LC и т.д.
* Изготовлен из высококачественной готовой нержавеющей стали, твердой и носимой;
*Внутренние и внешние круглые края предназначены для легкой ручной работы;

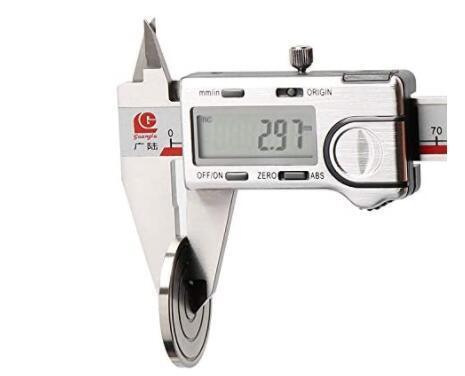

* Размер обработки изысканный, гладкий и без осколков, обеспечивающий эффект шлифования;
* Легкий и небольшой, легко переносимый;
Описание
При условии, что замена или сварка не допускаются, конечная поверхность хвостового волокна повреждена (включая царапины и трещины)
оптические устройства с различными функциями (например, лазеры, приемопередатчики, модуляторы, оптические коммутаторы, усилители, компенсаторы и т.д.)

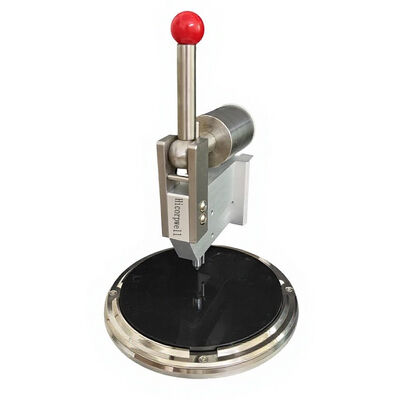

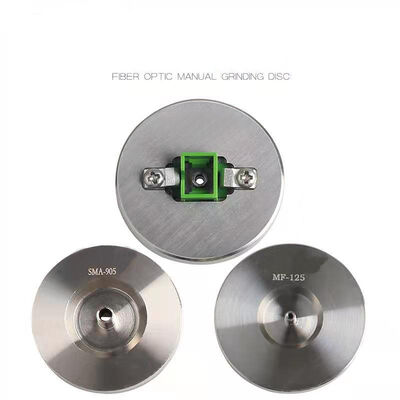

Диск ручной шлифовки оптического волокна Диск ручной шлифовки для ремонта оптического волокна является быстрым,
простой и эффективный инструмент для ремонта конечного фасада на месте.
Спецификации
1Таймер: Omron вращение, ключ цифровой таймер, любое время
2. Подходит для: φ2,5 мм ПК,APC:FC,SC,ST; φ1,25 мм ПК,APC:LC,MU,MT,mini-MT,MT-RJ;
PC,APC:MPO,MTP,MPX;Pig-tail;Fiber-arry;PLC
3 ядра 18 20 24
4Стандартные оптоволоконные разъемы: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 и т.д.
5Потеря вставки соединителя: ≤ 0,2 дБ (SM), ≤ 0,15 дБ (MM)
6. Потеря возврата: ≥50 дБ ((PC),≥60 дБ ((APC)
7. радиус кривизны: PC:1025mm ((φ2.5mm),725mm ((φ1.25mm),APC:512mm
8. Повторные потери: ≤ 0,1 дБ; Потери по обмену: ≤ 0,2 дБ
