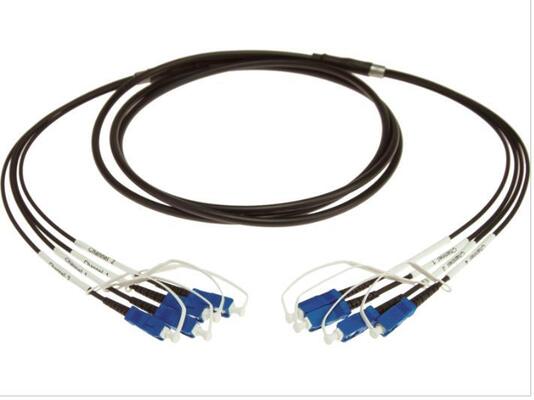

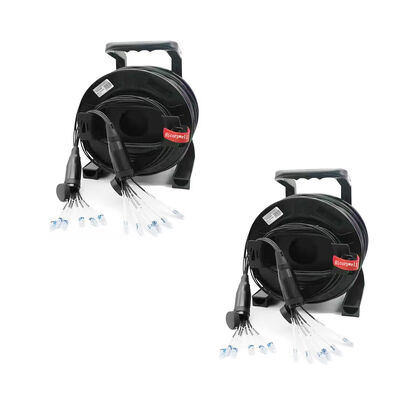

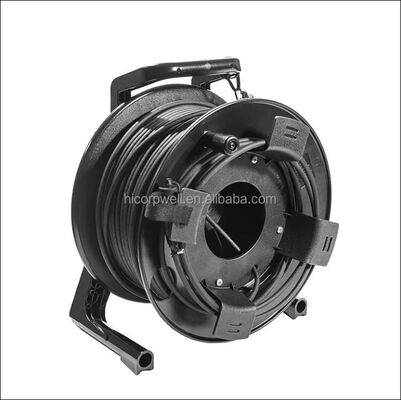

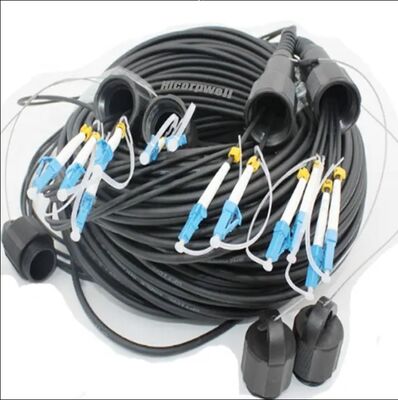

Изготовленный на заказ патч-корд с изоляцией TPU SC UPC 200M, предназначенный для надежной маршрутизации сигналов между устройствами. Этот одномодовый оптоволоконный кабель имеет изоляцию TPU и доступен в различных типах разъемов, включая FC, SC, LC и ST, с вариантами наконечников PC, UPC и APC.
LC: Разъем малого форм-фактора, вдвое меньше SC
ST: Разъем байонетного типа с быстроразъемным соединением и поворотным замком
FC: Фиксированное соединение с корпусом с резьбовым стволом
SC: Универсальный разъем типа «нажми и тяни» квадратной формы
PC (Physical Contact): Изогнутые торцевые поверхности устраняют воздушный зазор
UPC (Ultra Physical Contact): Расширенная полировка для превосходной отделки поверхности
APC (Angled Physical Contact): Торцевые поверхности с углом 8 градусов для плотного соединения
| Параметр | Ед. изм. | LC/SC/ST/FC |
|---|---|---|
| SM(9/125) | MM(50/125 или 62.5/125) | PC/UPC/APC/PC |
| Вносимые потери | дБ | ≤0.3 / ≤0.2 / ≤0.3 / ≤0.2 |
| Возвратные потери | дБ | ≥45 / ≥50 / ≥60 / ≥35 |
| Взаимозаменяемость | дБ | ≤0.2 |
| Повторяемость | дБ | ≤0.2 |
| Долговечность | Циклы | >1000 |
| Рабочая температура | °C | -40~75 |
| Температура хранения | °C | -45~85 |
| Параметр | Спецификация |
|---|---|
| Разъем конец A/B | LC, SC, FC, ST или указанный |
| Диаметр кабеля | 4.0мм / 7.0мм / 8.0мм |
| Материал оболочки | TPU |
| Оптическое волокно | 4, 8, 12 или указанное |
| Режим | Одномодовый / Многомодовый |
| Рабочая длина волны | 1310/1550нм (SM) / 850/1310нм (MM) |
| Полировка | UPC / APC / UPC |
| Вносимые потери (макс.) | 1.5дБ / 1.0дБ |
| Возвратные потери (мин.) | 50дБ / 35дБ |
| Механические характеристики | Штекер: ≤1000Н (основной кабель) Розетка: ≤100Н (ответвительные кабели) |
| Класс защиты | IP68 |
| Время сопряжения | 500 мин. |
| Долговечность (макс.) | 0.2дБ |
| Повторяемость (макс.) | 0.5дБ |
| Рабочая температура | -40°C до +85°C |
| Температура хранения | -40°C до +85°C |
